Interfaces de communication ISO-9141 et ISO-15765

Plusieurs types d'interfaces sont disponiblesElles se connectent sur un PC, soit sur le port de communication RS232 (COM), soit sur le port USBL'autre extrémité se branche directement dans le port OBD-2 présent sur toutes les VW/Audi/Seat/Skoda depuis 1996. De nombreux modèles datant d'avant 1995 sont aussi compatibles, mais il vous faudra en plus l'adaptateur 2x2 pour pouvoir vous y connecter.

Ces interfaces offrent de nombreux avantages par rapport aux autres présentes sur le marché:

  • Connecteur OBD fait avec précision selon nos spécifications, ce qui lui permet de se brancher même sur les véhicules disposant de peu d'espace autour de la prise OBD:  Audi A4/S4/RS4 (châssis B5/8D), A6/S6/RS6 (châssis C4/4A) , Passat 1997-2001.

  • Les interfaces série fonctionnent même avec les ports COM qui ne respectent pas la norme RS-232 de certains portables Compaq et Acer. Les autres interfaces du marché, basées sur des optocoupleurs, ne sont pas compatibles avec ces ordinateurs.

  • Protection électronique intégrée contre les erreurs de câblage sur la ligne de diagnostic, notamment à l'autoradio.

  • Incluent la licence VAG-Com/VCDS français&américain, ce qui vous dispense d'activation du logiciel et vous permet de l'utiliser sur autant de PC différents que vous souhaitez.

  • Utilisent un microcontrôleur avec micrologiciel (firmware) réactualisable pour accélérer les communications avec le véhicule au lieu de s'appuyer sur les fonctions de Windows.

  • Compatibilité complète avec les Audi A4/A6 à partir de 2001 utilisant une double ligne de diagnostic (sauf Micro-CAN)

  • Ces 3 modèles sont les seuls pouvant fonctionner avec la version française de VAG-Com
    (y compris les anciennes versions françaises 311 et 409)

  Interfaces économiques
Double ligne K ou CAN suivant l'interface.
Fonctionnent parfaitement sur les véhicules pour lesquels elles sont conçues, mais ne couvrent pas toute la gamme VAG.
Certaines fonctions de VAG-COM ne seront pas disponibles.
Interfaces professionnelles
Double ligne K et bus CAN:
compatibles avec tous les modèles de véhicules VAG.
Fabrication robuste,conçues pour une utilisation en atelier.
Maximum de fonctions
dans VAG-COM.
  Interfaces
HEX non-CAN
Interfaces
HEX Micro
-CAN
Interfaces
HEX+CAN

Recommandée pour utilisation professionnelle Non Non OUI
Compatible avec les modèles récents nécessitant
une connexion par bus CAN
Non OUI
 Modèles basés
sur le châssis
Golf V/VI uniquement
OUI
Compatible avec les modèles plus anciens utilisant la ligne K OUI Non OUI
Compatible double ligne K
sur A4 2001-2005
et  A6 2002-2005
OUI Non OUI
Protocoles de communication supportés
(VAG & OBD2)
ISO 9141-2, ISO14230
KW1281, KWP2000
ISO 15765
KWP2000/UDS sur bus CAN
ISO 9141-2, 14230 et 15765
KW1281, KWP2000 et UDS
y compris sur bus CAN
Micrologiciel actualisable OUI
Protection contre les autoradios mal montés OUI, Electronique
LED d'information OUI, Bicolore rouge et verte
Type de connexion à l'ordinateur
Prix incluant la licence intégrée pour le logiciel VAG-COM
en Français et Anglais
Série: 209€ USB:259€ USB seulement: 289€ Série: 419€ USB: 419

Modèle &

Disponibilité

HEX-COM
En stock

HEX-USB
Non dispo
HEX Micro-CAN
Sur OBDAuto.FR
HEXCOM+CAN
Non dispo
HEX-USB+CAN
Sur OBDAuto.FR

Commander!

Chaque interface est décrite plus avant dans une page qui lui est spécifique.
Cliquez sur le nom du modèle pour y accéder.

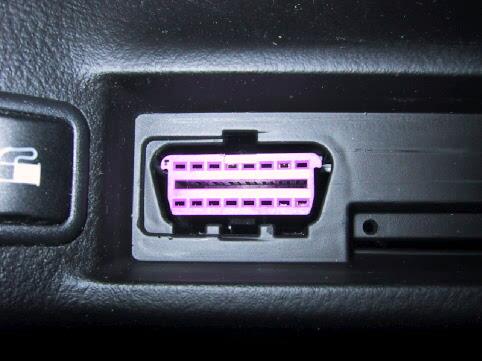

Les interfaces se branchent directement dans cette prise:




Vous n'avez pas cette prise, mais un connecteur 2x2,
et votre voiture date d'avant 95?



Exemple de connecteur 2x2

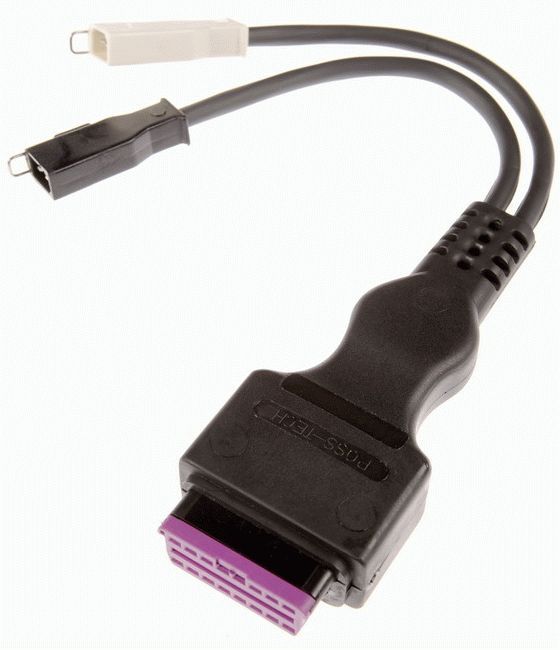

Il vous alors faut un adaptateur supplémentaire qui s'intercale entre la voiture et l'interface HEX, appelé 5051/2:
